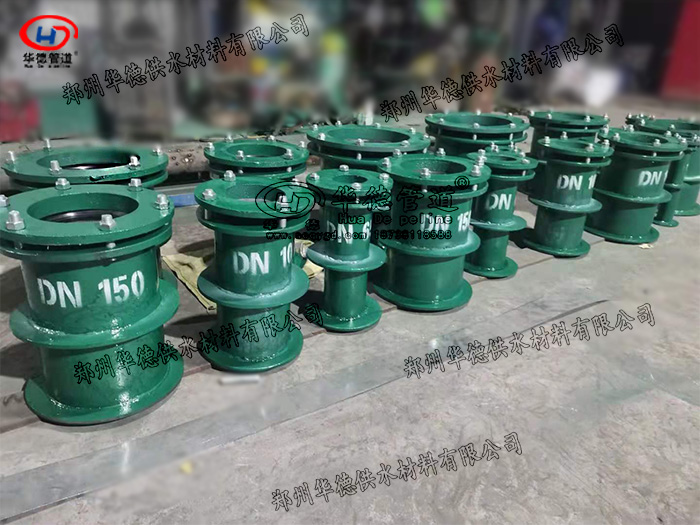

國標柔性防水套管制作流程介紹 柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求管件，一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。
柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。了解了這么多關于國標柔性防水套管的知識，相信大家對柔性防水套管的制作也有好奇，讓我們一起來看看這些關于柔性防水套管的制作知識吧！
1、國標柔性防水套管制作由來已久，國標指02S404或02S312尺度圖集選材和出產，對法蘭厚度、翼環厚度、管徑與管壁厚度都有嚴酷的要求。根據施工圖紙核對結構墻、板厚度以確定套管長度，套管管徑比管道管徑大2個檔。
2、用鋼尺量好長度，在管道上畫出切割線，對于DN150以下管道可以采用切割機進行切割，DN200以上管道使用空氣型等離子切割機、割管機或氣割進行切割，鍍鋅鋼管禁止使用熱切割，套管切割后應剔除切口的卷邊、瘤渣、毛刺，復核切口的平整度，若出現馬蹄口、斜口等情況，需進行打磨處理。選定合格厚度的鋼板，先在鋼板上用“沖子”沖出圓心點，然后用圓規按照套管外徑/2+1mm作為翼環內圈的半徑畫出翼環的內圈線，再按規范要求翼環寬度畫出翼環的外圈線。
3、使用等離子切割機或氣割進行切割時應注意防火，加工場地須配備合格的滅火器材。套管與翼環拼裝前先在套管上畫出翼環安裝線，將打磨后的翼環套在管道刻度線位置，用電焊先固定一個點，用角尺調整翼環與管道的垂直度后按相隔120°角度共計固定3個點即可。剛性防水套管為中間一個翼環，柔性防水套管中間及迎水面設兩個翼環，背水面設有法蘭及法蘭壓蓋。防水套管宜由專業焊工集中施焊，以確保質量及成品外觀質量。完畢后再次校正翼環與管道的垂直度，經除銹后套管內部刷防銹漆兩道。
